15+ Mẫu bản vẽ thiết kế nhà 1 tầng tiện nghi, tối ưu diện tích

Tầm quan trọng của bản vẽ thiết kế nhà 1 tầng

Xây nhà mà không có phương án thiết kế rõ ràng sẽ dẫn đến tình trạng phải thay đổi trong quá trình thi công. Việc sửa chữa không chỉ gây mất thời gian mà còn phát sinh thêm chi phí.

Một bản vẽ thiết kế nhà 1 tầng chi tiết sẽ giúp gia chủ:

• Bố trí các phòng phù hợp với nhu cầu sử dụng.
• Tận dụng tối đa diện tích đất
• Hình dung được kiến trúc và mặt tiền ngôi nhà
• Làm cơ sở triển khai các hạng mục kết cấu, điện nước
• Hạn chế những thay đổi không cần thiết trong quá trình thi công

Ngoài ra đối với nhà 1 tầng, các không gian đều tập trung trên cùng một mặt bằng. Vì vậy, các kiến trúc sư cần phải tính toán thật kỹ lưỡng để bố trí phòng và lối giao thông thuận tiện, không gây chật chội.

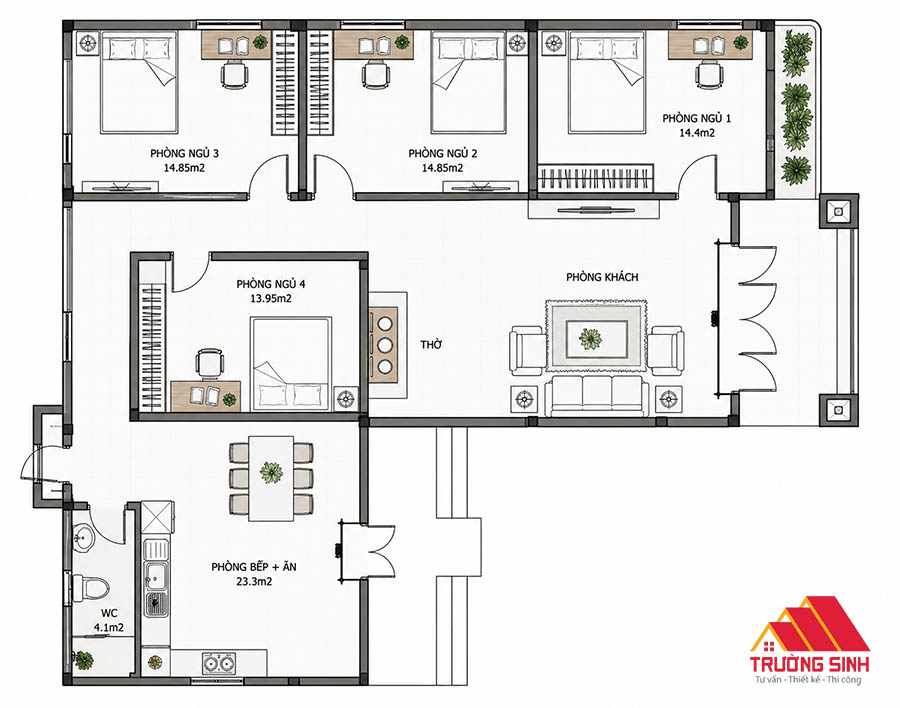

Bản vẽ thiết kế nhà 1 tầng giúp gia chủ tiết kiệm thời gian và chi phí xây dựng


Mẫu bản vẽ thiết kế nhà 1 tầng theo diện tích

Diện tích và kích thước lô đất là yếu tố ảnh hưởng trực tiếp đến cách bố trí công năng của nhà 1 tầng. Nhà có diện tích càng rộng thì việc sắp xếp các không gian càng linh hoạt.

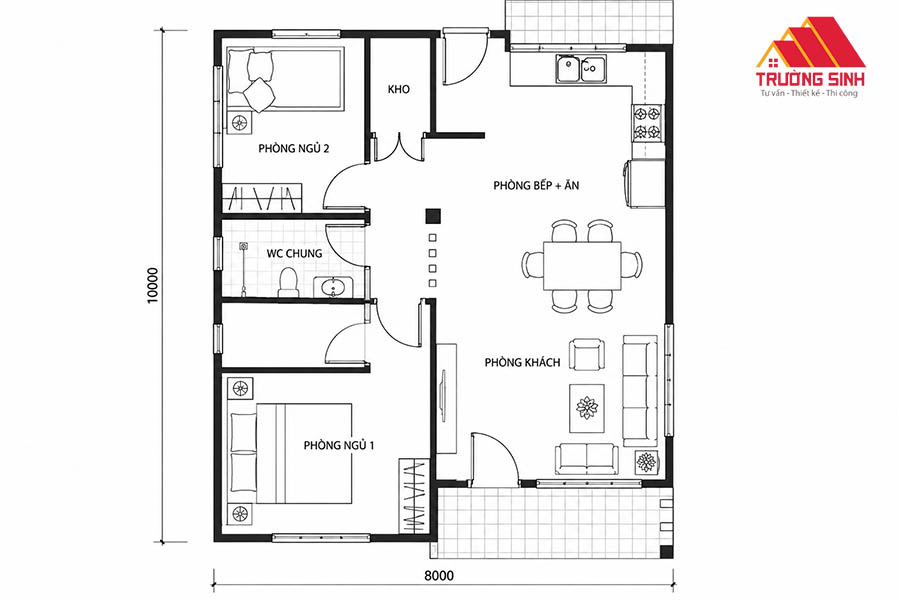

Bản vẽ thiết kế nhà 1 tầng 80m2

Dưới đây là mặt bằng nhà 1 tầng diện tích 80m2 với 2 phòng ngủ và các không gian sinh hoạt cơ bản. Công năng bao gồm:

• Phòng khách được bố trí ở phía trước nhà, kết nối trực tiếp với sảnh vào.
• Phòng bếp + ăn nằm liền kề phòng khách, tạo không gian sinh hoạt chung rộng rãi, thuận tiện di chuyển.
• 2 phòng ngủ được bố trí nằm cùng một phía, 1 wc đặt ở giữa 2 phòng ngủ.
• Nhà kho nhỏ bố trí gần khu vực bếp, giúp lưu trữ đồ đạc.
• Sân trước và khoảng sân bên hông tạo không gian đệm cho ngôi nhà, đồng thời hỗ trợ lấy sáng và thông gió tự nhiên.

Mẫu bản vẽ thiết kế nhà 1 tầng 80m2 với 2 phòng ngủ

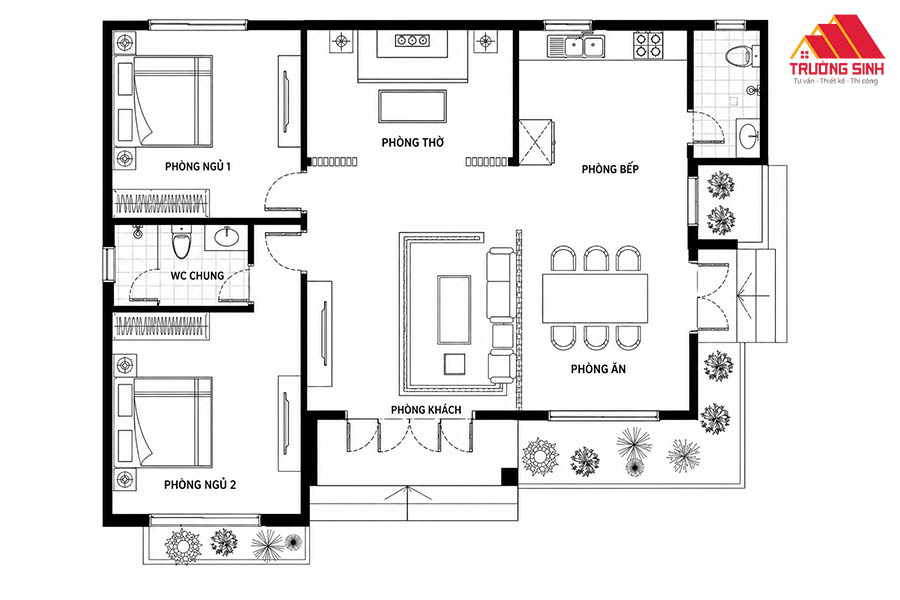

Bản vẽ thiết kế nhà 1 tầng 90m2

Ngay dưới đây là mặt bằng nhà 1 tầng diện tích khoảng 90m2 với các khu vực chức năng được bố trí khoa học, đảm bảo sự thuận tiện và riêng tư. Công năng gồm:

• Phòng khách: Đặt ở trung tâm, ngay sau cửa ra vào, có không gian rộng rãi.
• Phòng thờ: Bố trí ở một khu vực riêng, tạo không gian yên tĩnh và trang nghiêm.
• Phòng bếp ăn: Được tổ chức liên thông liền mạch để thuận tiện cho nấu nướng và dùng bữa.
• 2 phòng ngủ: Tập trung về một phía, tạo sự tách biệt với khu vực sinh hoạt chung.
• WC chung: Bố trí giữa hai phòng ngủ, thuận tiện cho các thành viên sử dụng.
• Sân và bồn cây: Được bố trí ở nhiều vị trí quanh nhà, vừa tạo cảnh quan vừa hỗ trợ lấy sáng, thông gió tự nhiên.

Bản vẽ thiết kế nhà 1 tầng 90m2 với đầy đủ các không gian chức năng

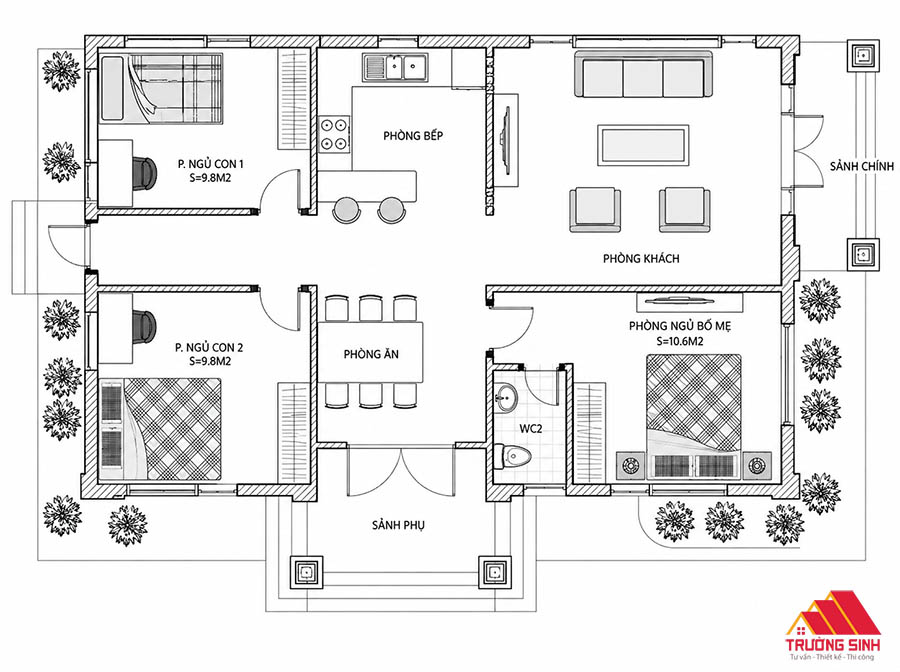

Bản vẽ thiết kế nhà 1 tầng 100m2

Mẫu nhà 1 tầng 100m2 được bố trí theo hướng tách biệt từng khu vực, phù hợp với gia đình nhiều thành viên. Mặt bằng công năng gồm:

• Phòng khách: Chiếm vị trí trung tâm, tạo không gian đón tiếp khách rộng rãi.
• Phòng bếp và ăn: Được bố trí liền kề phía trên và trung tâm ngôi nhà, thuận tiện cho việc nấu nướng cũng như sinh hoạt gia đình.
• 3 phòng ngủ: Gồm 2 phòng ngủ cho con và 1 phòng ngủ master cho bố mẹ. Các phòng được bố trí tách biệt, trong đó phòng ngủ bố mẹ có WC riêng, đảm bảo thuận tiện.
• WC chung: Phục vụ nhu cầu sử dụng của các thành viên trong gia đình.
• Sảnh chính và sảnh phụ: Tạo thêm các lối tiếp cận cho ngôi nhà, đồng thời giúp việc di chuyển giữa các không gian thuận tiện hơn.

Mẫu bản vẽ nhà 1 tầng diện tích 100m2 với 3 phòng ngủ rộng rãi


Bản vẽ thiết kế nhà 1 tầng 8x15m

Với kích thước 8x15m, mặt bằng được bố trí theo dạng nhà ngang dài, tận dụng chiều sâu để phân chia các không gian chức năng rõ ràng. Công năng gồm:

• Phòng khách: Đặt phía trước nhà, kết nối với lối vào chính và tạo không gian đón tiếp rộng rãi.
• Phòng thờ: Bố trí riêng cạnh phòng khách, tạo sự riêng tư và thuận tiện khi thờ cúng.
• Phòng bếp: Thiết kế liền với khu vực ăn uống, nằm đối diện phòng khách, hai khu vực được ngăn cách bởi vách ngăn.
• 3 phòng ngủ: Được bố trí nằm cạnh nhau, phù hợp với gia đình đông thành viên.
• 2 WC: Đặt ở cuối nhà, phục vụ thuận tiện cho các phòng ngủ.
• Sân trước và khoảng xanh: Tạo khoảng đệm trước nhà, đồng thời góp phần tăng sự thông thoáng cho công trình.

Mẫu thiết kế bản vẽ nhà 1 tầng 8x15 với 3 phòng ngủ, 1 phòng làm việc riêng tư


Mẫu bản vẽ thiết kế nhà 1 tầng theo công năng

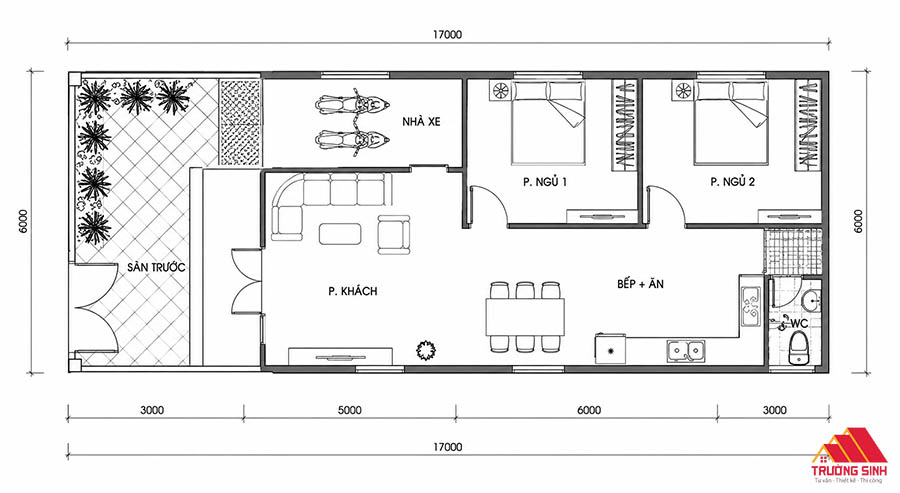

Bản vẽ thiết kế nhà 1 tầng 2 phòng ngủ

Mẫu bản vẽ nhà 1 tầng 2 phòng ngủ diện tích 6x17 được bố trí công năng như sau:

• Sân trước: Là khu vực bố trí khoảng xanh để tạo không gian thoáng mát.
• Nhà xe: Đặt ngay sau sân trước, thuận tiện cho việc để xe máy và di chuyển vào nhà.
• Phòng khách: Nằm ở khu vực phía trước, tiếp giáp với nhà xe và đóng vai trò là không gian đón tiếp chính.
• Phòng bếp ăn: Được bố trí ở khu vực trung tâm, tạo không gian sinh hoạt chung rộng rãi và kết nối trực tiếp với phòng khách.
• 2 phòng ngủ: Nằm về phía cuối nhà, phù hợp với gia đình nhỏ cần không gian nghỉ ngơi riêng cho các thành viên.
• WC chung: Bố trí ở cuối nhà, thuận tiện cho cả khu vực phòng ngủ và không gian sinh hoạt chung.

Bản vẽ thiết kế nhà 1 tầng có 2 phòng ngủ

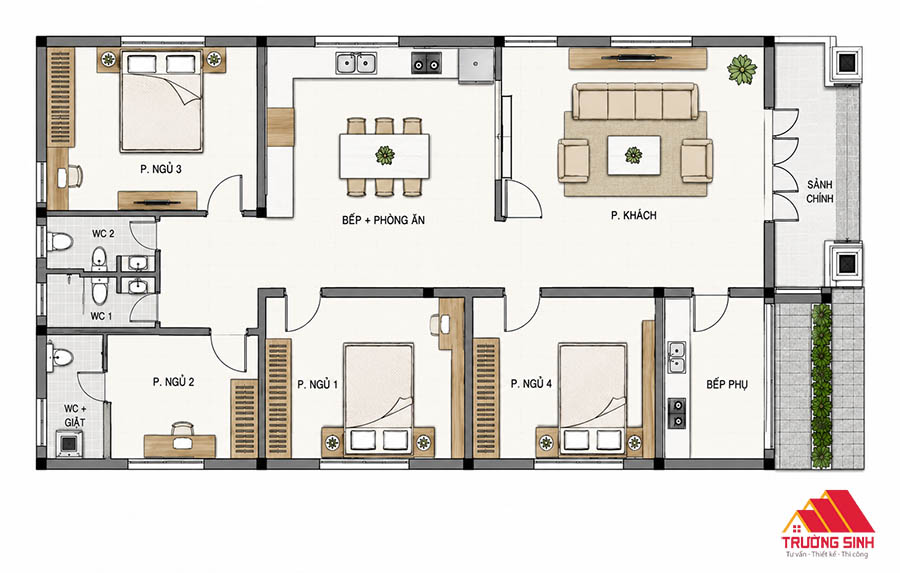

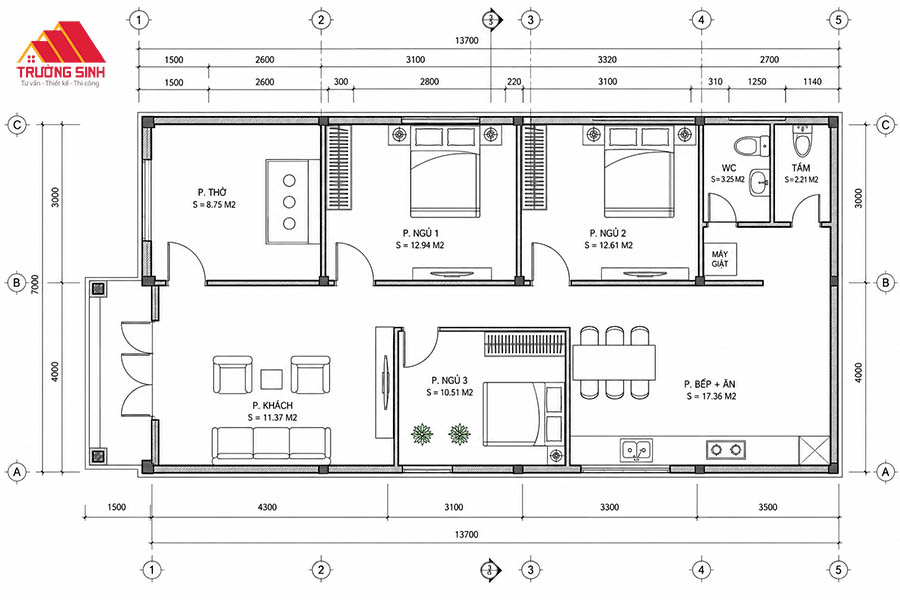

Bản vẽ thiết kế nhà 1 tầng 3 phòng ngủ

Bản vẽ nhà 1 tầng 3 phòng ngủ được tổ chức theo hướng tách các khu vực sinh hoạt. Công năng như sau:

• Sảnh chính: Đặt ở phía trước, dẫn vào trực tiếp khu vực phòng khách và tạo khoảng đệm cho ngôi nhà.
• Phòng khách: Bố trí ở khu vực trung tâm phía trước, là không gian tiếp khách và sinh hoạt chung của gia đình.
• Phòng thờ: Được sắp xếp riêng ở phía trước, bên cạnh phòng khách, tạo sự yên tĩnh và trang nghiêm.
• Phòng bếp + ăn: Nằm về phía bên phải mặt bằng, kết hợp khu vực nấu nướng và dùng bữa trong cùng một không gian, giúp việc sinh hoạt hằng ngày thuận tiện hơn.
• 3 phòng ngủ: Gồm 2 phòng ngủ ở phía sau và 1 phòng ngủ được bố trí gần khu vực trung tâm, đáp ứng nhu cầu nghỉ ngơi riêng cho các thành viên.
• 2 WC: Được bố trí gần khu vực phòng ngủ, trong đó có một WC tích hợp thêm khu vực giặt, đáp ứng các nhu cầu sinh hoạt cơ bản của gia đình.

Thiết kế nhà 1 tầng 3 phòng ngủ riêng tư, tiện nghi

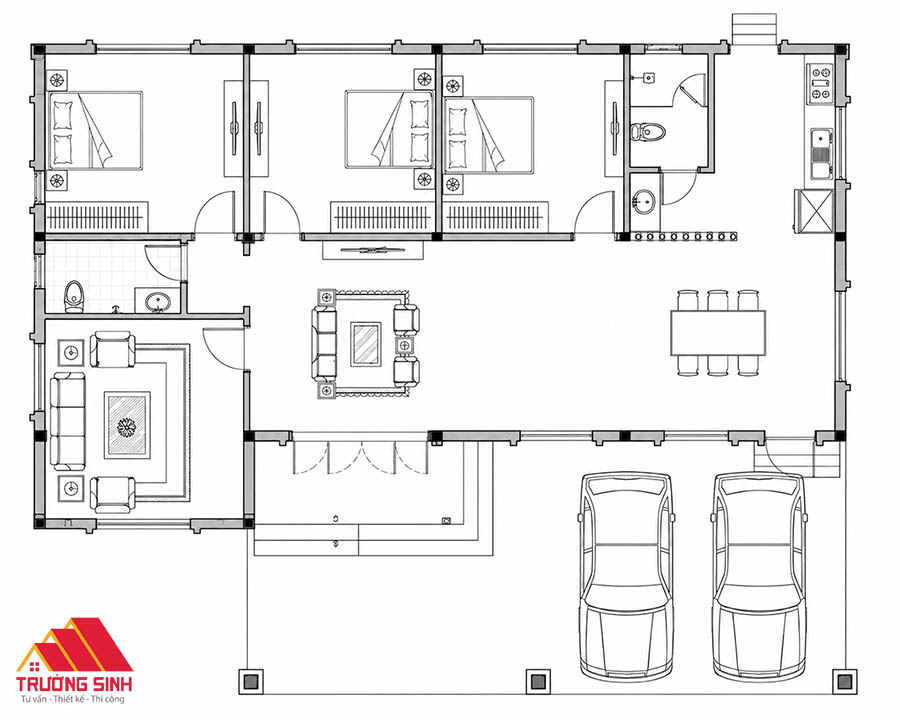

Bản vẽ nhà 1 tầng có gara

Mặt bằng được thiết kế theo hướng ưu tiên không gian sinh hoạt rộng rãi và khu vực đỗ xe ngay trong khuôn viên. Công năng gồm:

• Gara ô tô: Bố trí ở phía trước nhà, có thể đỗ cùng lúc 2 xe. Vị trí này giúp việc đưa xe ra vào thuận tiện.
• Phòng khách: Nằm ở phía trước bên trái, tạo không gian tiếp khách rộng rãi.
• Phòng ăn và bếp: Được bố trí trong một không gian mở rộng ở trung tâm và bên phải ngôi nhà, tạo sự liền mạch trong sinh hoạt gia đình.
• 3 phòng ngủ: Tập trung ở phía sau, được bố trí dọc theo mặt bằng để đảm bảo sự riêng tư.
• 2 WC: Đặt gần khu vực phòng ngủ, thuận tiện cho nhu cầu sử dụng hằng ngày.
• Sảnh và khu vực đệm: Kết nối gara, phòng khách và không gian sinh hoạt chung, giúp việc di chuyển trong nhà thuận tiện hơn.

Bản vẽ nhà 1 tầng có gara để xe rộng rãi, kết nối với khu vực bên trong

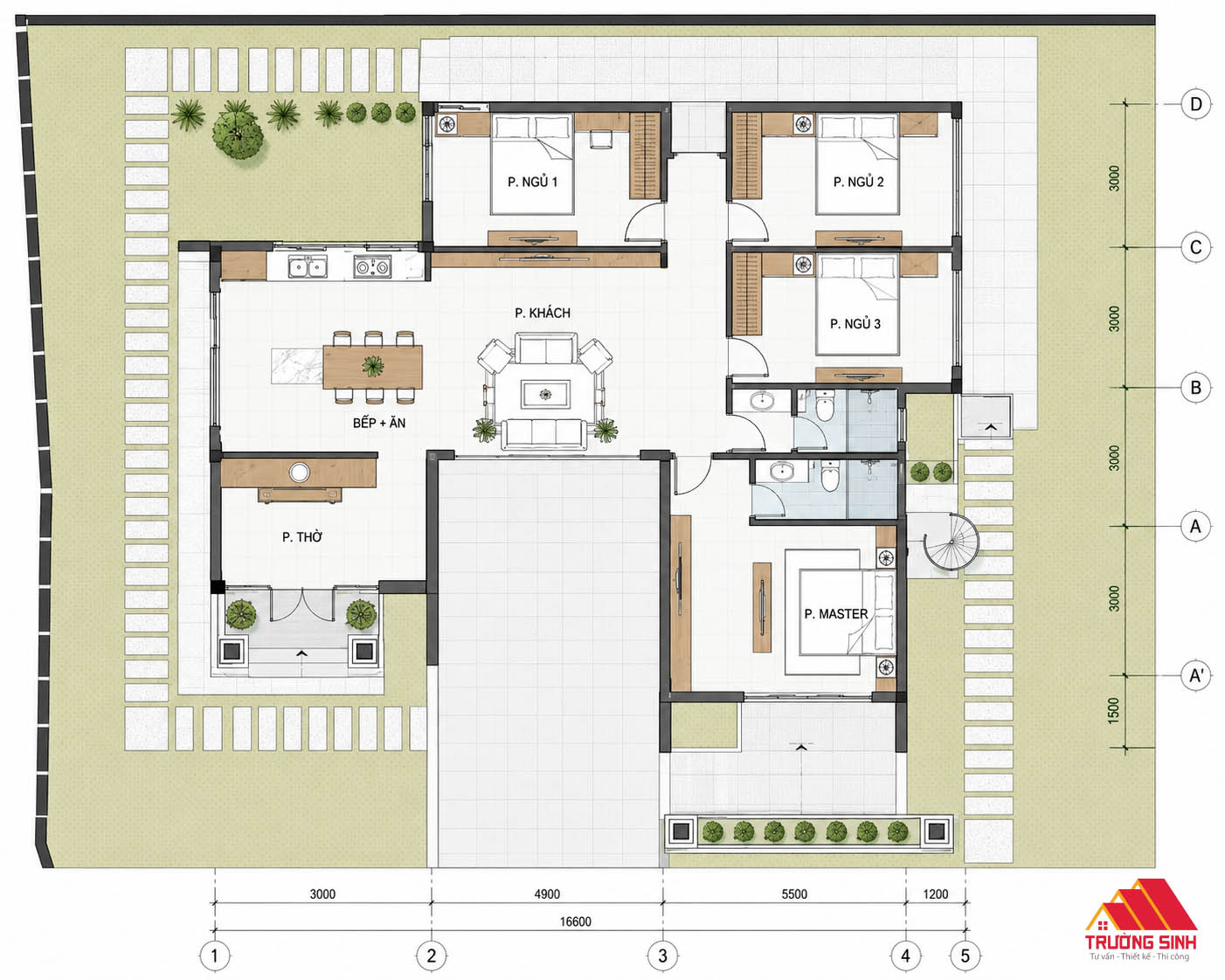

Bản vẽ nhà 1 tầng có sân vườn

Mặt bằng được thiết kế theo hướng đưa không gian xanh bao quanh công trình, tạo sự kết nối gần gũi giữa ngôi nhà và cảnh quan bên ngoài. Công năng gồm:

• Sân vườn: Bao quanh phần lớn công trình, kết hợp lối đi lát đá và các mảng cây xanh, tạo không gian thư giãn và giúp ngôi nhà luôn có khoảng thoáng.
• Phòng khách: Đặt ở vị trí trung tâm, đóng vai trò kết nối các khu vực chức năng trong nhà.
• Bếp + ăn: Bố trí liền kề phòng khách, tạo không gian sinh hoạt chung rộng rãi và thuận tiện cho các thành viên quây quần.
• Phòng thờ: Được thiết kế thành một không gian riêng ở phía trước, đảm bảo sự yên tĩnh và trang nghiêm.
• 4 phòng ngủ: Gồm 3 phòng ngủ thường và 1 phòng ngủ master, đáp ứng nhu cầu nghỉ ngơi riêng tư cho gia đình đông người. Phòng master được bố trí ở khu vực riêng, tạo sự thoải mái hơn cho gia chủ.
• 2 WC: Đặt gần khu vực phòng ngủ, thuận tiện cho nhu cầu sử dụng hằng ngày.
• Khu vực sân trước: Tạo khoảng đệm trước lối vào và giúp công trình có sự chuyển tiếp tự nhiên giữa không gian trong nhà với sân vườn.

Mẫu bản vẽ thiết kế nhà 1 tầng có sân vườn bao quanh


Một số lưu ý khi đọc bản vẽ thiết kế nhà 1 tầng

Để hiểu đúng phương án thiết kế và hình dung được cách tổ chức không gian, bạn cần chú ý đến một số thông tin quan trọng khi đọc bản vẽ thiết kế nhà 1 tầng:

• Xem tổng thể mặt bằng: Cần xác định hình dạng, kích thước, vị trí công trình để hiểu cách ngôi nhà được bố trí trên tổng thể khu đất.
• Đọc ký hiệu và tên khu vực: Các khu vực và đồ nội thất thường được thể hiện bằng tên hoặc ký hiệu trên bản vẽ, giúp người đọc nắm được công năng từng khu vực.
• Chú ý kích thước và tỷ lệ: Các thông số trên bản vẽ thể hiện chiều dài, chiều rộng của phòng, khoảng cách giữa các khu vực và kích thước cửa. Đây là thông tin mà bạn không nên bỏ qua.
• Hướng mở cửa và di chuyển: Chiều mở cửa ảnh hưởng trực tiếp đến việc sử dụng không gian. Đồng thời, cần xem xét lối đi giữa các phòng có thuận tiện, thông thoáng hay không.
• Phân biệt các loại bản vẽ: Một bộ hồ sơ thiết kế nhà 1 tầng thường có bản vẽ mặt bằng kiến trúc, kết cấu, điện nước và nội thất. Mỗi loại thể hiện một nhóm thông tin khác nhau, không nên chỉ dựa vào một bản vẽ để đánh giá toàn bộ công trình.

Việc lựa chọn bản vẽ thiết kế nhà 1 tầng phù hợp giúp gia chủ tối ưu diện tích, công năng và chi phí xây dựng ngay từ đầu. Để có một bộ bản vẽ khoa học, phù hợp thực tế và hạn chế phát sinh khi thi công, gia chủ nên tìm đến đơn vị thiết kế chuyên nghiệp để được tư vấn và triển khai phương án phù hợp.
